當前位置：首頁 >> 陶瓷閥門
>> 陶瓷球閥 >> 電動陶瓷球閥 | 電動陶瓷球閥 |
 |
產品名稱： | 電動陶瓷球閥 | |||||
| 型號： | Q941TC | ||||||
| 口徑： | DN15-300 | ||||||
| 壓力： | 1.6-6.4MPa | ||||||
| 材質： | 鑄鋼、不銹鋼 | ||||||
|
|||||||
| 您正在瀏覽：【電動陶瓷球閥】 | |||||||
電動陶瓷球閥詳細介紹
電動陶瓷球閥產品概述：
電動陶瓷球閥結構優點：
電動陶瓷球閥應用規范：
設計與制造 |
GB/T 12224 |
|
連接端尺寸 |
結構長度 |
GB/T 12221 |
法蘭尺寸 |
GB/T 9113.1 |
|
檢驗與試驗 |
GB/T 9092 |
|
材料 |
碳鋼 |
GB/T 12229 |
不銹鋼 |
GB/T 12230 |
|
標志 |
GB/T 12220 |
|
供貨 |
GB/T 12252 |
|
電動陶瓷球閥零件材料：
序號 |
名稱 |
材料 |
序號 |
名稱 |
材料 |
1 |
閥體 |
WCB |
7 |
閥桿 |
2Cr13 |
2 |
中閥體 |
WCB |
8 |
填料 |
石墨 |
3 |
法蘭座 |
結構陶瓷 |
9 |
填料壓蓋 |
WCB |
4 |
閥座 |
結構陶瓷 |
10 |
支架 |
Q235 |
5 |
球體 |
結構陶瓷 |
11 |
電動裝置 |
成品件 |
6 |
中套 |
結構陶瓷 |
12 |
|
|

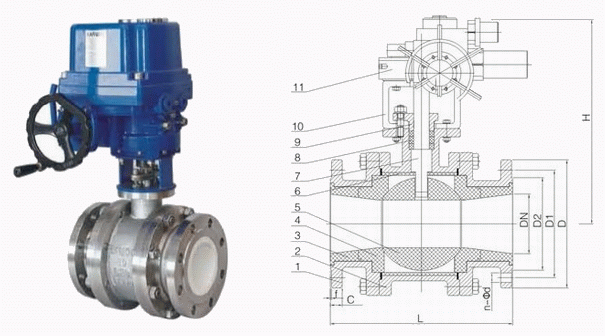

電動陶瓷球閥外形結構圖：
電動陶瓷球閥連接尺寸：
DN |
PN(Mpa) |
L |
D |
D1 |
D2 |
C |
H |
n-d |
15 |
1.6 |
130 |
95 |
65 |
45 |
14 |
180 |
4-Φ14 |
20 |
140 |
105 |
75 |
55 |
16 |
190 |
4-Φ14 |
|
25 |
150 |
115 |
85 |
65 |
16 |
220 |
4-Φ14 |
|
32 |
165 |
135 |
100 |
75 |
18 |
235 |
4-Φ18 |
|
40 |
180 |
145 |
110 |
85 |
18 |
255 |
4-Φ18 |
|
50 |
203 |
160 |
125 |
100 |
20 |
270 |
4-Φ18 |
|
65 |
220 |
180 |
145 |
120 |
20 |
310 |
4-Φ18 |
|
80 |
250 |
195 |
160 |
135 |
20 |
370 |
8-Φ18 |
|
100 |
280 |
215 |
180 |
155 |
22 |
430 |
8-Φ18 |
|
125 |
320 |
245 |
210 |
185 |
22 |
510 |
8-Φ18 |
|
150 |
394 |
280 |
240 |
210 |
24 |
590 |
8-Φ23 |
|
200 |
457 |
335 |
295 |
265 |
24 |
750 |
8-Φ23 |
|
250 |
533 |
405 |
355 |
320 |
26 |
850 |
12-Φ23 |
|
300 |
610 |
460 |
410 |
375 |
30 |
920 |
12-Φ25 |
