自力式平衡閥
| 自力式流量平衡閥 |
 |
產品名稱： | 自力式流量平衡閥 | |||||
| 型號： | ZL47F | ||||||
| 口徑： | DN15-400 | ||||||
| 壓力： | 1.0-2.5MPa | ||||||
| 材質： | 鑄鐵，鑄鋼，不銹鋼 | ||||||
|
|||||||
| 您正在瀏覽：【自力式流量平衡閥】 | |||||||
自力式流量平衡閥詳細介紹
自力式流量平衡閥概述：
ZL47F自力式流量平衡閥是一種利用介質本身的壓力變化來進行自我調控，從而保持流經被控系統流量平衡的閥門，具有流量指示，可在線調節，適用于供熱及空調系統等非腐蝕性介質的流量控制，運行前一次測試調節，可使系統流量自動互定在預先設置的設定值。該閥門流量調節準確，操作簡單，運做平穩，性能可靠，使用壽命長。自力式流量平衡閥工作原理：
ZL47F自力式流量平衡閥由一個手動調節閥組和一個自動平衡閥組組成。調節閥組作用是設定流量，自動平衡閥組作用是維持流量恒定。系統流體的工作壓力為P1，手動調節閥的前后壓力分別為P2、P3。當手動調節閥調到某一位置時，即人為確定了“設定流量”Kv即手動調節閥的流量系數，流量G=Kv（P2-P3）1/2，Kv為，Kv設定后，只要P2－P3不變，則流量G不變。當系統流量增大時，(P2—P3)的實際值超過了允許的給定值，此時通過感壓膜和彈簧作用使自動調節閥組自動關小，直至流量重新維持到設定流量，反之亦然。自力式平衡閥自動調節流量的有效范圍取決于工作彈簧的性能。一般自力式平衡閥前后壓差在20—300kPa的范圍內能按設定值有效控制流量。當壓小于20kPa時，控制流量達不到設定值；壓差超過300kPa時，可能產生噪音。

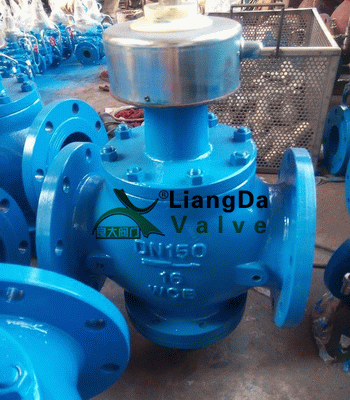

自力式流量平衡閥產品實物圖：
1、可按設計和客戶要求設定流量，能自動消除管道系統的壓差波動，保持流量不變。
2、克服系統冷熱不均現象，提供供熱（冷）的質量。
2、克服系統冷熱不均現象，提供供熱（冷）的質量。
3、徹底解決近端壓差大，遠差壓差小的矛盾。
4、減少系統循環水量，降低系統阻力。
4、減少系統循環水量，降低系統阻力。
5、減少設計工作量，不許要對官網進行水力平衡計算。
6、降低調網的難度，把復雜的調網工作簡化為較簡單的流量分配。
7、免除多熱源官網熱源切換時流量在分配工作。
8、流量顯示值為測試臺上隨機標定，流量（m3/h)。
自力式流量平衡閥產品用途：
ZL47F自力式流量平衡閥用于需要進行流量控制的水系統中，尤其適用于供熱、空調等非腐蝕性液體介質的流量控制。運行前一次性調節，即可使系統流量自動恒定到要求的設定值。
自力式流量平衡閥技術參數：

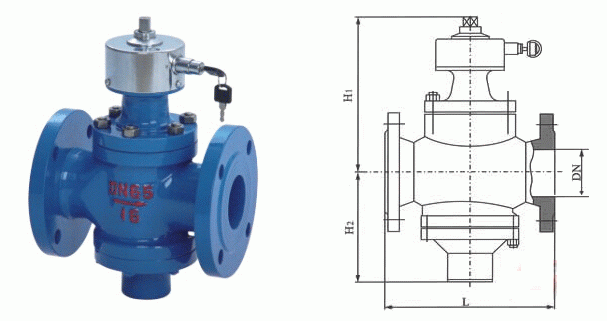

自力式流量平衡閥外形結構圖：
自力式流量平衡閥連接尺寸：
公稱壓力(MPa) |
殼體試驗壓力(MPa) |
適用溫度 |
適用介質 |
1.6 |
2.4 |
≤100℃ |
水、油等非腐蝕性液體 |
自力式流量平衡閥外形結構圖：
自力式流量平衡閥連接尺寸：
公稱通徑 (mm) |
尺 寸(mm) |
||
L |
H1 |
H2 |
|
15 |
110 |
122 |
70 |
20 |
110 |
122 |
70 |
25 |
115 |
137 |
74 |
32 |
160 |
182 |
91 |
40 |
200 |
191 |
147 |
50 |
215 |
197 |
147 |
65 |
230 |
205 |
154 |
80 |
275 |
259 |
181 |
100 |
290 |
268 |
211 |
125 |
315 |
334 |
227 |
150 |
350 |
357 |
260 |
200 |
430 |
407 |
303 |
250 |
520 |
452 |
367 |
300 |
635 |
486 |
430 |
350 |
670 |
555 |
495 |
自力式流量平衡閥選型設計：
1、一般在管網的分支點，熱口，室內立管皆應設計、安裝自力式平衡閥，以提高系統調節性能。
2、自力式平衡閥可安裝在供水管上，也可安裝在回水管上。當系統流體工作壓力超過散熱器允許工作壓力時，為安全起見，自力式平衡閥宜安裝在供水管上。
3、最高使用溫度100℃，公稱壓力1.6MPa，(溫度>100℃以上的要定做）。
4、適用壓差范圍：20-30KPa。當系統體工作壓差超過300LPa時，為防止產生噪音，應采取措施將多出的壓差消耗掉。
5、選用DN15-DN25口徑的自力式平衡閥，須注明連接方式。
自力式流量平衡閥的使用和維護：
①到貨后應妥善保管、避免雨淋、存放于干燥處；
②應按閥體箭頭所示的水流方向安裝，切勿裝反；
③在管道上可垂直安裝亦可水平安裝；
④流量設定方法：用專用扳手，打開保護螺絲，旋轉閥桿，使刻度線調整到設定流量的對應值；
⑤自力式平衡閥不具備關斷功能，根據需要，應另設關斷閥門。
②應按閥體箭頭所示的水流方向安裝，切勿裝反；
③在管道上可垂直安裝亦可水平安裝；
④流量設定方法：用專用扳手，打開保護螺絲，旋轉閥桿，使刻度線調整到設定流量的對應值；
⑤自力式平衡閥不具備關斷功能，根據需要，應另設關斷閥門。
