當前位置：首頁 >> 塑料閥門
>> 氣動塑料閥門 >> 氣動塑料蝶閥 更新時間 2025-5-10 0:30:48
氣動塑料閥門
| 氣動塑料蝶閥 |
 |
產品名稱： | 氣動塑料蝶閥 | |||||
| 型號： | D671X-10S | ||||||
| 口徑： | DN50-600 | ||||||
| 壓力： | 1.0-2.5MPa | ||||||
| 材質： | RPP/PPH/UPVC/CPVC/PVDF | ||||||
|
|||||||
| 您正在瀏覽：【氣動塑料蝶閥】 | |||||||
氣動塑料蝶閥詳細介紹
D671X-10S氣動塑料蝶閥概述：
氣動塑料蝶閥閥體結構為中線式。D671X-10S氣動塑料蝶閥采用一體式氣動執行器和塑料蝶閥組成，通過壓縮空氣即可直接進行開關量調節。氣動塑料蝶閥被應用于多個領域，如一般純水和生飲水的管路系統、排水和污水管路系統、鹽水和海水管路系統、酸堿和化學溶液系統等多個行業，品質得到廣大用戶的認可。閥桿與蝶板融為一體，蝶板旋轉90°，即可實現閥門的啟閉過程。連接方式為對夾式。適用介質：水、空氣、油類、腐蝕性化學液體，塑料蝶閥分類：手柄式塑料蝶閥，蝸輪式塑料蝶閥，氣動塑料蝶閥，電動塑料蝶閥等。D671X-10S氣動塑料蝶閥結構特點：
1、外型美觀、結構新穎、重量輕容易安裝、適用性廣。
2、具有優良的耐腐蝕性能和耐老化、抗紫外線性能。
3、具有較高的機械強度和韌性，流道平滑，阻力小。
4、材質衛生無毒、耐磨損、容易拆卸，維護簡單易行。

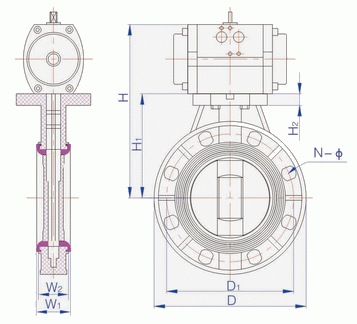

D671X-10S氣動塑料蝶閥外形結構圖：
D671X-10S氣動塑料蝶閥連接尺寸：
公稱通徑 |
D1 |
N-Φ |
D |
H1 |
H2 |
W1 |
W2 |
50 |
125 |
4-18 |
165 |
103 |
13 |
42.5 |
34.6 |
65 |
145 |
4-18 |
185 |
113 |
13 |
46 |
37 |
80 |
160 |
8-18 |
200 |
115 |
13 |
46 |
37 |
100 |
180 |
8-18 |
229 |
135.5 |
13 |
56 |
47 |
125 |
210 |
8-18 |
257 |
165 |
15 |
69 |
57 |
150 |
240 |
8-22 |
285 |
177 |
19 |
72 |
62 |
200 |
295 |
8-22 |
343 |
210 |
21 |
85 |
69 |
250 |
350 |
12-22 |
411 |
242 |
22 |
109 |
95.5 |
300 |
400 |
12-22 |
490 |
302 |
26 |
133 |
116.5 |
350 |
460 |
16-22 |
530 |
300 |
25.5 |
127 |
113 |
400 |
515 |
16-27 |
600 |
318 |
32 |
166.4 |
160 |
450 |
565 |
20-27 |
630 |
370 |
35 |
179 |
171 |
500 |
620 |
20-27 |
696 |
410 |
34 |
189.5 |
180 |
600 |
725 |
20-30 |
813 |
480 |
43 |
210 |
201 |
單位為毫米（mm） |
|||||||
D671X-10S氣動塑料蝶閥安裝維護說明：
1、安裝前應仔細核對管路的運行條件是否與本閥規定的使用范圍相符，并應清洗內腔，以防止污物卡阻或損傷密封部件。
2、手輪、手柄及傳動機構均不允許作起吊用，并嚴禁碰撞。
3、操作蝶閥時，不得借助于輔助杠桿，以防扭力過大而損傷驅動部件或密封部位。
4、閥應存放在干燥通風的室內，嚴禁堆放，庫存球閥的兩端通道必須封口，且啟閉件應處于微開啟狀態。
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【氣動塑料蝶閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
