瀝青專用旋塞閥
| 瀝青專用旋塞閥 |
 |
產品名稱： | 瀝青專用旋塞閥 | |||||
| 型號： | BX43W-16C/BX44W-16C | ||||||
| 口徑： | DN50-300 | ||||||
| 壓力： | 0.6-6.4MPa | ||||||
| 材質： | 鑄鐵、鑄鋼、不銹鋼 | ||||||
|
|||||||
| 您正在瀏覽：【瀝青專用旋塞閥】 | |||||||
瀝青專用旋塞閥詳細介紹
瀝青專用旋塞閥產品概述：
瀝青專用閥又名（瀝青專用旋塞閥）同屬閥門，它的啟閉件(錐塞或球) 圍繞自身中心線旋轉旋塞閥是用帶通孔的塞體做為啟閉件，通過塞體與閥桿的轉動實現啟閉動作的閥門。瀝青專用閥結構簡單、啟閉迅速、流體阻力小。近年來作為歷史上最早被人們采用的閥門之一，不但沒再被球閥等型式的閥門所代替，反而市場呈現愈來愈火爆的趨勢。瀝青專用旋塞閥性能規范：
型號
|
公稱壓力
PN（MPa） |
試驗壓力PS（MPa）
|
適用介質
|
工作溫度（℃）
|
|
殼體
|
密封
|
||||
BX43W-1.6C
|
1.6
|
2.0
|
1.6
|
瀝青及厚質油類
|
≤425
|
BX44W-1.6C
|
1.6
|
2.0
|
1.6
|
||

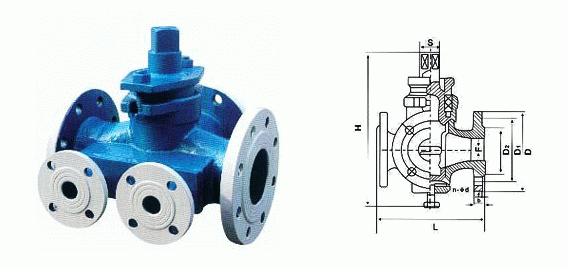

瀝青專用旋塞閥外形結構圖：
瀝青專用旋塞閥連接尺寸：
公稱通徑
DN（mm） |
L
|
D
|
D1
|
D2
|
b
|
F
|
n-φd
|
H
|
S
|
|
50
|
二通
|
250
|
160
|
125
|
100
|
18
|
3
|
4-φ18
|
250
|
30×30
|
三通
|
250
|
160
|
125
|
100
|
18
|
3
|
4-φ18
|
|||
65
|
二通
|
300
|
180
|
145
|
120
|
20
|
3
|
4-φ18
|
280
|
40×40
|
三通
|
300
|
180
|
145
|
120
|
20
|
3
|
4-φ18
|
|||
80
|
二通
|
300
|
195
|
160
|
135
|
20
|
3
|
8-φ18
|
320
|
45×45
|
三通
|
300
|
195
|
160
|
135
|
20
|
3
|
8-φ18
|
|||
100
|
二通
|
325
|
215
|
180
|
155
|
22
|
3
|
8-φ18
|
350
|
52×52
|
三通
|
325
|
215
|
180
|
155
|
22
|
3
|
8-φ18
|
|||
125
|
二通
|
350
|
245
|
210
|
185
|
22
|
3
|
8-φ18
|
405
|
62×62
|
三通
|
350
|
245
|
210
|
185
|
22
|
3
|
8-φ18
|
|||
150
|
二通
|
400
|
280
|
240
|
210
|
24
|
3
|
8-φ23
|
-
|
68×68
|
三通
|
400
|
280
|
240
|
210
|
24
|
3
|
8-φ23
|
|||
200
|
二通
|
450
|
335
|
295
|
265
|
26
|
3
|
12-φ23
|
-
|
75×75
|
三通
|
450
|
335
|
295
|
265
|
26
|
3
|
12-φ23
|
|||
瀝青專用旋塞閥產品優點：
1、閥體進出口端窗口設計為雙道溝槽密封環結構,旋塞在旋轉過程中，其密封副間的密封比壓在逐漸變化，直至到達全開或全關位置時，產生足夠的密封比壓，副密封達到零泄漏。
2、雙道溝槽密封環即可以使PTFE襯套穩固在閥體內不產生位移，又可吸收由于溫差變化引起襯套產生的微量變形，同時襯套與旋塞之間產生有力的擦拭作用，又提高了密封面的使用壽命。
3、整個密封過程可近似認為與管道內壓力無關。
4、PTFE襯套內，根據使用溫度和工作介質采用不同材料填充物。潤滑好、壽命長。
