螺紋角座閥
| 全不銹鋼螺紋氣動角座閥 |
 |
產品名稱： | 全不銹鋼螺紋氣動角座閥 | |||||
| 型號： | JZ611F/W | ||||||
| 口徑： | DN15-100 | ||||||
| 壓力： | 1.6-4.0MPa | ||||||
| 材質： | 304、316不銹鋼 | ||||||
|
|||||||
| 您正在瀏覽：【全不銹鋼螺紋氣動角座閥】 | |||||||
全不銹鋼螺紋氣動角座閥詳細介紹
全不銹鋼螺紋氣動角座閥主要技術參數：
閥體材質：304、316、316L閥芯材質：304、316、316L
閥座材質：PTFE、F46
公稱通徑：DN15-DN80
適用溫度：PTFE：-30℃～180℃
F46：-30℃～220℃ 執行器必須不銹鋼
F46：-30℃～220℃ 執行器必須不銹鋼
環境溫度：-30℃～80℃
公稱壓力：1.6Mpa
連接方式：螺紋式
設計標準：GB、ANSI、DIN、ISO
控制方式：單作用：氣開式、氣關式，雙作用
氣缸材質：聚酰胺PA、不銹鋼
可選附件：電磁閥、限位開關、電氣定位器

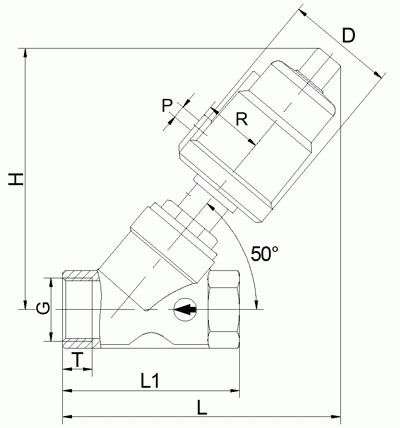

全不銹鋼螺紋氣動角座閥外形結構圖：
全不銹鋼螺紋氣動角座閥連接尺寸：
口徑 |
英寸 |
內徑 |
Kv值 |
最大壓差 |
氣源壓力 |
氣缸缸徑 |
流向 |
|
DN10 |
3/8’ |
10 |
3.7 |
0-16bar |
4-7bar |
50 |
蒸汽、氣體 閥座上流向 |
|
DN15 |
1/2’ |
15 |
4.2 |
50 |
||||
DN20 |
3/4’ |
20 |
8.0 |
50 |
||||
DN25 |
1’ |
25 |
19.0 |
63 |
||||
DN32 |
1-1/4’ |
32 |
27.5 |
63 |
||||
DN40 |
1-1/2’ |
40 |
42.0 |
63 |
液體、氣體 防水錘 閥座下流向 |
|||
DN50 |
2’ |
50 |
55.0 |
80 |
||||
DN65 |
2-1/2’ |
65 |
90 |
100 |
||||
DN80 |
3 |
80 |
100 |
|||||
DN100 |
4 |
100 |
125 |
全不銹鋼螺紋氣動角座閥連接尺寸：
口徑 |
英寸 |
螺紋連接 |
重量 |
|||||||
G |
L |
L1 |
H |
D |
R |
T |
P |
|||
DN15 |
1/2’ |
1/2 |
133 |
68 |
126 |
62 |
33 |
11 |
1/8 |
1.06 |
DN20 |
3/4’ |
3/4 |
137 |
75 |
131 |
62 |
33 |
14 |
1/8 |
1.15 |
DN25 |
1’ |
1 |
174 |
90 |
165 |
76 |
42 |
15 |
1/8 |
2.2 |
DN32 |
1-1/4’ |
1-1/4 |
188 |
115 |
175 |
76 |
42 |
17 |
1/8 |
2.7 |
DN40 |
1-1/2’ |
1-1/2 |
190 |
115 |
178 |
76 |
42 |
17 |
1/8 |
4.75 |
DN50 |
2’ |
2 |
205 |
135 |
195 |
96 |
52 |
20 |
1/8 |
6.8 |
