陶瓷刀閘閥
| 電動陶瓷刀閘閥 |
 |
產品名稱： | 電動陶瓷刀閘閥 | |||||
| 型號： | PZ973TC | ||||||
| 口徑： | DN50-600 | ||||||
| 壓力： | 1.0-6.4MPa | ||||||
| 材質： | 鑄鋼、不銹鋼 | ||||||
|
|||||||
| 您正在瀏覽：【電動陶瓷刀閘閥】 | |||||||
電動陶瓷刀閘閥詳細介紹
電動陶瓷刀閘閥產品概述：
電動陶瓷刀型閘閥/陶瓷插板閥主要運用于火力發電企業的粉煤灰氣力輸送系統中，也可用作管路切換閥和灰庫卸灰閥。陶瓷閥門具有密封性能好、耐磨性強、啟動負荷小、卡灰及積灰現象少、使用壽命長的特點。陶瓷電動刀型閘閥采用耐磨陶瓷制作密封副(閘板及閥座均采用耐磨結構陶瓷)，耐沖刷，耐磨性好。閘板伸出閥腔，永遠不會因介質塞滿閥腔而影響閘板的開關。自緊密封結構，相比普通刀型閘閥，密封性能有較大提升。適用于礦漿、煤粉、渣水混合物、顆粒物料等介質的截斷，維護簡單，使用壽命較長。
電動陶瓷刀閘閥產品優點：
1、采用高檔曾韌結構陶瓷密封，機械強度高耐磨性能好，結構緊湊可任意角度安裝。
2、可防止固體顆粒對密封面的沖刷、磨損，保證閥門密封的持久有效。
3、進口閥座可作刮灰板，即使在落灰情況下也關閉自如。
電動陶瓷刀閘閥應用規范：
| 設計與制造 | JB/T 8691 | |
| 連接端尺寸 | 結構長度 | GB/T 15188.2 |
| 法蘭尺寸 | GB/T 9113.1 | |
| 檢驗與試驗 | GB/T JB/T8691 | |
| 材料 | 碳鋼 | GB/T 12229 |
| 標志 | GB/T 12220 | |
| 供貨 | GB/T 12252 | |
電動陶瓷刀閘閥零件材料：
| 序號 | 名稱 | 材料 | 序號 | 名稱 | 材料 |
| 1 | 閥座 | 結構陶瓷 | 7 | 連接架 | WCB |
| 2 | 閥體 | WCB | 8 | 支架 | WCB |
| 3 | 閥板 | 不銹鋼+結構陶瓷 | 9 | 螺母 | 25# |
| 4 | 填料 | 柔性石墨 | 10 | 連接盤 | WCB |
| 5 | 填料壓蓋 | WCB | 11 | 電動裝置 | 成品件 |
| 6 | 鎖軸 | 2Cr13 | 12 |

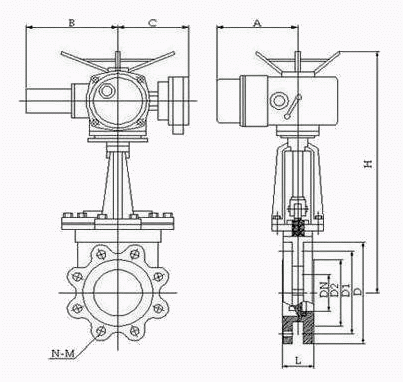

電動陶瓷刀閘閥外形結構圖：
電動陶瓷刀閘閥連接尺寸：
| DN | PN(Mpa) | L | D | D1 | D2 | H | N-M |
| 50 | 1.0 | 43 | 165 | 125 | 99 | 285 | 4-M16 |
| 65 | 46 | 185 | 145 | 118 | 300 | 4-M16 | |
| 80 | 46 | 200 | 160 | 132 | 315 | 8-M16 | |
| 100 | 52 | 220 | 180 | 156 | 365 | 8-M16 | |
| 125 | 56 | 250 | 210 | 184 | 400 | 8-M16 | |
| 150 | 56 | 285 | 240 | 211 | 475 | 8-M20 | |
| 200 | 60 | 340 | 295 | 266 | 540 | 8-M20 | |
| 250 | 68 | 395 | 350 | 319 | 630 | 12-M20 | |
| 300 | 78 | 445 | 400 | 370 | 780 | 12-M20 | |
| 350 | 90 | 505 | 460 | 429 | 885 | 16-M20 | |
| 400 | 90 | 565 | 515 | 480 | 990 | 16-M24 | |
| 450 | 90 | 615 | 565 | 530 | 1100 | 20-M24 | |
| 500 | 114 | 670 | 620 | 582 | 1200 | 20-M24 | |
| 600 | 154 | 780 | 725 | 685 | 1450 | 24-M30 |
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【電動陶瓷刀閘閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
