乙炔阻火器
| 乙炔阻火器 |
 |
產品名稱： | 乙炔阻火器 | |||||
| 型號： | HF-4-3 | ||||||
| 口徑： | DN25-200 | ||||||
| 壓力： | 1.6-6.4MPa | ||||||
| 材質： | 鑄鋼、不銹鋼等 | ||||||
|
|||||||
| 您正在瀏覽：【乙炔阻火器】 | |||||||
乙炔阻火器詳細介紹
乙炔阻火器產品概述：
HF-4-3乙炔阻火器是一種乙炔專用的回火器，采用特種銅合金和不銹鋼、碳鋼制作而成。它在乙炔管道中具有阻止火苗的特點。可有效地切斷火源，杜絕管道中燃爆事故的發生。在工業乙炔管道過程中，越來越顯示它的必要性與阻燃的優越性。上海戎鈦閥門HF乙炔阻火器爆性能合格，連續13次阻爆性能試驗每次均能阻火。耐燒性能合格，耐燒試驗1小時無回火現象。殼體水壓試驗合格。符合國家標準GB5908-86的要求。
乙炔阻火器工作原理：
HF乙炔阻火器的作用是防止外部火焰竄入存有易燃易爆氣體的設備、管道內或阻止火焰在設備、管道間蔓延。是應用火焰通過熱導體的狹小孔隙時，由于熱量損失而熄滅的原理設計制造。
乙炔阻火器阻火層介紹：
采用不銹鋼“N”形，雙層波紋帶為阻火芯件而且在芯件內部有一個十字結構的支架（或在表面壓上Y形架）借以增強芯件的牢靠性，避免芯件被點燃的介質所產生的爆炸壓力沖散。以此原理來設計三角形孔的高度阻止火焰的通過，再加上足夠的流道長度來吸收火焰的熱量，使其在芯件中熄滅，避免了氣體在芯件的另一端被復燃的可能性。

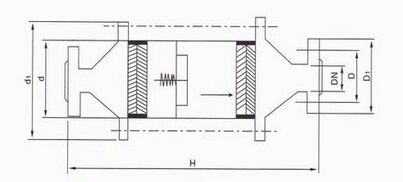

乙炔阻火器外形結構圖：
乙炔阻火器連接尺寸：
乙炔阻火器性能優點：
乙炔阻火器連接尺寸：
規格 |
PN (MPa) |
安裝尺寸 |
螺栓 |
|||||
D |
D1 |
d1 |
d |
H |
數量 |
螺紋 |
||
DN25 |
1.0 |
85 |
115 |
140 |
89 |
330 |
4 |
M12 |
DN50 |
125 |
165 |
190 |
108 |
375 |
4 |
M16 |
|
DN65 |
145 |
185 |
210 |
133 |
420 |
4 |
M16 |
|
DN80 |
160 |
200 |
240 |
159 |
460 |
4 |
M16 |
|
DN100 |
180 |
220 |
265 |
180 |
500 |
8 |
M16 |
|
DN150 |
240 |
285 |
320 |
240 |
600 |
8 |
M20 |
|
DN200 |
295 |
340 |
375 |
295 |
650 |
8 |
M20 |
|
乙炔阻火器性能優點：
1、可以迅速阻斷火源，杜絕管道中燃爆事故的發生。
2、可以有效地防止乙炔管道閥門在突然開啟時易形成的“絕熱壓縮”，局部溫度驟升，成為著火能源。
3、可以防止在閥門前后壓差作用下，高速運動的物質微粒（如鐵銹、粉塵、焊渣等）與閥后管道摩擦、撞擊產生火花而成為著火能源。
