礦用膠管閥
| 氣動膠管閥 |
 |
產品名稱： | 氣動膠管閥 | |||||
| 型號： | GJ641X | ||||||
| 口徑： | DN25-300 | ||||||
| 壓力： | 0.6-1.6MPa | ||||||
| 材質： | 鋁合金、鑄鐵、鑄鋼等 | ||||||
|
|||||||
| 您正在瀏覽：【氣動膠管閥】 | |||||||
氣動膠管閥詳細介紹
氣動膠管閥概述：
氣動膠管閥可為常開型、常閉型，又名氣動管夾閥，氣動夾管閥，由氣缸，閥體、橡膠管套、大小閥桿、上下壓板、拉桿、托架、手輪等零件組成。耐磨、防腐、抗凍、密封性能好，只須更換膠套即完好如新，閥體可永久使用，壽命是普通閥門的4-6倍。驅動方式有手動、氣動、電動等多種方式，也可按客戶需求定制非標產品。
氣動膠管閥工作原理：
氣動頭通氣時，使閥桿向下運動來帶動上下壓板以壓縮套管進行關閉，反之即開啟。壓板在拉桿之間上下往復運動完成閥門開閉工作。
氣動膠管閥主要參數：
適用溫度 |
使用介質 |
≤85℃ |
礦漿、磨料、干濕型粉塵類 |
名稱 |
材料 |
閥體 |
鋁合金、鑄鐵、鑄鋼 |
套管 |
橡膠 |
閥桿 |
鑄銅、碳鋼 |
壓桿 |
鑄鐵 |
氣缸 |
組合件 |
托架 |
球墨鑄鐵 |

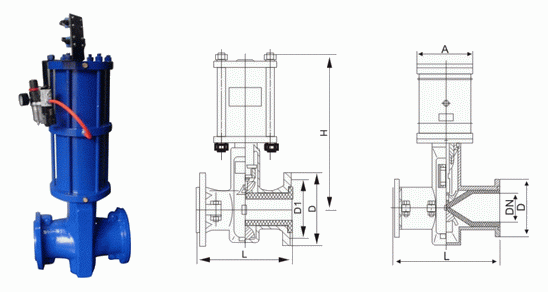

氣動膠管閥外形結構圖：
氣動膠管閥外形連接尺寸：
公稱通徑 （DN） |
公稱壓力 （MPa） |
工作壓力 （MPa） |
L |
L1 |
L0 |
D |
D1 |
D0 |
H |
Z-Φ |
重量 (kg) |
25 |
0.6 |
0.6 |
160 |
124 |
31 |
115 |
85 |
120 |
150 |
4-14 |
3 |
32 |
165 |
145 |
40 |
*140 |
100 |
140 |
174 |
4-18 |
4.5 |
||
40 |
190 |
157 |
50 |
*150 |
110 |
140 |
186 |
4-18 |
5.5 |
||
50 |
210 |
160 |
60 |
160 |
125 |
160 |
205 |
4-18 |
7.5 |
||
65 |
250 |
199 |
74 |
180 |
145 |
160 |
238 |
4-18 |
9.0 |
||
80 |
300 |
222 |
88 |
195 |
160 |
200 |
241 |
4-18 |
13.5 |
||
100 |
350 |
250 |
106 |
215 |
180 |
240 |
301 |
8-18 |
20 |
||
125 |
430 |
318 |
134 |
245 |
210 |
280 |
360 |
8-18 |
27.5 |
||
150 |
500 |
350 |
158 |
280 |
240 |
320 |
405 |
8-23 |
43 |
||
200 |
0.4 |
0.4 |
650 |
446 |
206 |
335 |
295 |
560 |
545 |
8-23 |
85 |
250 |
800 |
516 |
256 |
*395 |
350 |
560 |
632 |
12-23 |
138 |
||
300 |
950 |
562 |
304 |
*445 |
400 |
620 |
741 |
12-23 |
195 |

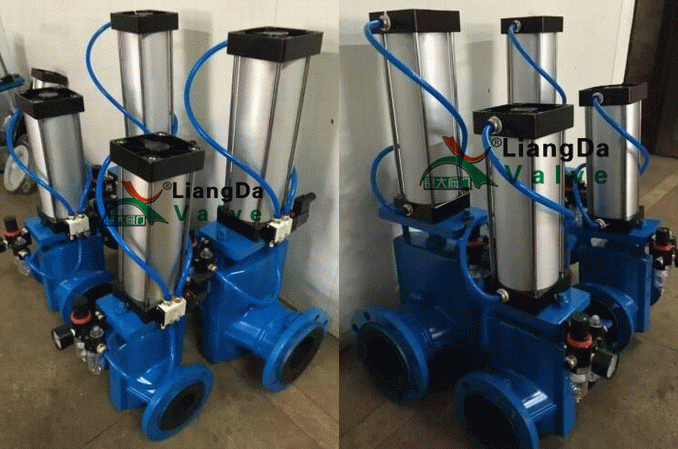

氣動膠管閥產品實物圖：
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【氣動膠管閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
