過濾器用兩位三通閥、液動/氣動反沖洗閥工作原理
發布時間：2019/6/19 來源地：http://www.m.web5555.cn
產品介紹：
全塑料(ABS)的兩位三通閥比鑄鐵的兩位三通閥輕便，有不生銹的優點。加了抗老化劑可以防止被陽光照射后老化的缺點。此系列閥門是由管線壓力啟動，隔膜直接密封的閥門?？蓱?yīng)用于水質處理等領域。

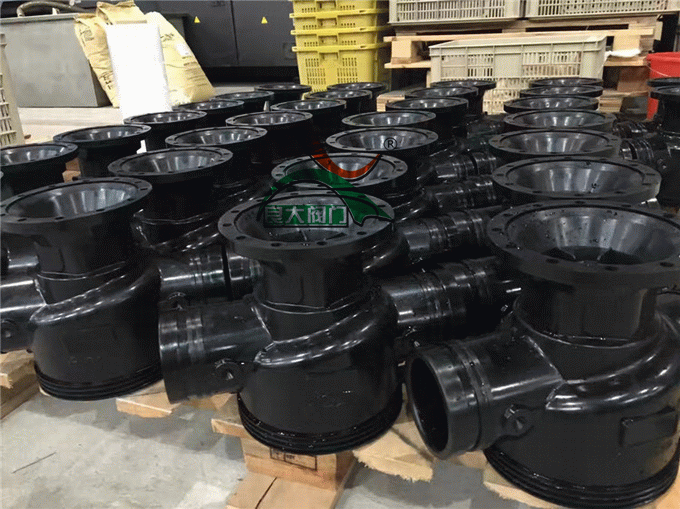

產品實物圖：
工作原理：

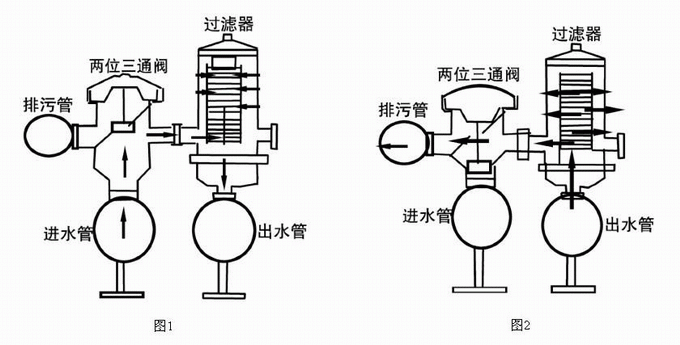

待處理水由進水管進入兩位三通閥，經閥門控制，水流進入各個單元過濾。過濾后的水從過濾單元內部通道流入出水口。隨過濾的進行，過濾器吸附的雜質增多，當壓力差達到設定值或設定時間時，系統進入反沖洗模式。控制器首先發信號給第一個過濾單元對應的三通閥，該閥將改變水流的方向，關閉進水導通排污口。反沖洗水在壓力作用下經出水管沖入過濾器進行洗滌，污水由排污口派出。洗滌完畢該單元恢復過濾模式，系統對下一單元進行反沖洗，直到所有單元沖洗完畢系統恢復過濾模式。根據出水管壓力情況，在壓力不足以支持反沖洗的情況下，將在出水管安裝電動磁閥控制水流量以滿足沖洗要求。（如下圖1，圖2）
外源反沖洗設備過濾及反沖洗原理：

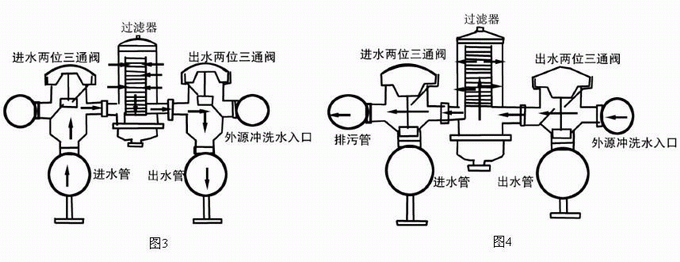

待處理水由進水關進入兩位三通閥，經閥門控制，水流進入各個過濾單元過濾。過濾后的水從過濾單元內部通道流入出水閥，經閥門控制進入出水管。當壓力差達到設定值或設定時間時，系統進入反沖洗模式，控制器首先發信號給第一個過濾單元對應的三通閥，該閥改變水流的方向，進水三通閥關閉進水導通排污口，出水三通閥關閉出水導通外沖洗水入口。反沖洗水經出水三通閥調節進入過濾器進行洗滌，污水由排污口排出。洗滌完畢該單元恢復過濾模式，系統對下一單元進行反沖洗，直到所有單元沖洗完畢系統恢復過濾模式。（如下圖3，圖4）
